木材为什么总是容易变色，这些原因必须要清楚！

木材颜色变化的种类很多，从木材本色（白色/淡黄色/浅褐色等）变为粉色、红色、蓝色、绿色、灰色、深灰色、褐色、灰褐色、深褐色、黑色等等。

木材的变色因其发生原因的不同，可分为两类，一类是化学变色，包括单宁变色和氧化变色，另一类是真菌变色，包括霉变和蓝变，又称青变、边材变色。其中真菌变色更为常见，造成的影响更为严重。一般所说的木材变色是指真菌变色。

一、木材的化学变色

许多树种的木材，当其含水率较高时或较长时间地暴露在潮湿的空气中会发生变色，不是由真菌侵染木材造成的，而是由于木材中的某些成分发生化学反应而引起的，称为化学变色。

木材中的单宁、色素、生物碱、糖类、酚类及其它有机物的氧化缩合反应，其中最主要的是木材中酚类物质的氧化。

酚类化合物具有苯环结构，易于被氧化，这是产生化学变色的原因。酚类化合物氧化前为无色，有些可溶于水；氧化后，生成不溶于水的缩合物，颜色为红色、红褐色、褐色，因此化学变色又称为氧化变色。

某些木材中含有单宁，又称植物骤质，是多元酚类的混合物，当在潮湿条件下与铁接触，其中的单宁与铁会发生化学反应（络合反应）形成单宁酸铁。单宁酸铁呈黑色，是用来制造墨水的主要原材料，因此使得木材的颜色变黑。根据铁量的多少和木材与铁接触时间的长短，木材的颜色变为浅灰色至蓝黑色。同样，将木材浸泡在含铁量高的水中，木材也会发生这种化学变色。

另外，木材与铜或铜合金接触，由于木材中的单宁与铜发生化学反应，生成单宁酸铜，也会使木材变色（浅红色）。

在木材干燥过程中，也常发生化学变色。这主要是由于木材干燥速度慢造成的，与垫木接触的部位尤其如此。化学变色的特点是变色深度浅，变色比较均匀一致。

二、木材的霉变变色

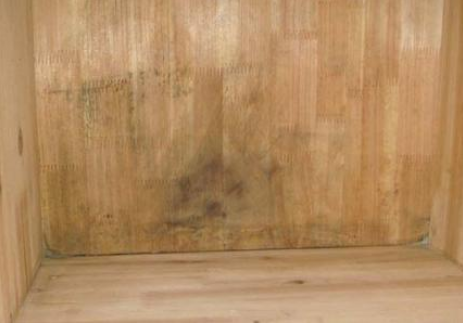

木材发霉会使木材的表面和边材变色，但发霉的变色范围更浅一些，其变色是由有色孢子产生的。由于霉菌的孢子只是在木材的表面上繁殖生长，所以木材的发霉只限于木材的表面或靠近表面很浅的一层。

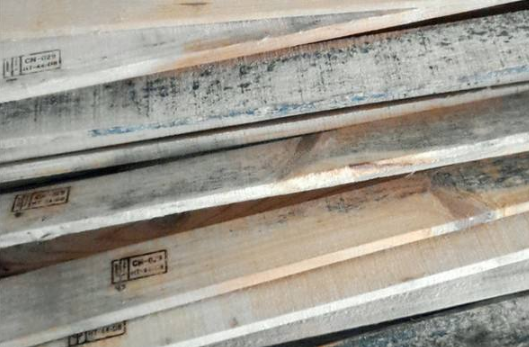

发霉常使木材呈绿色、白色、黑色，偶尔也呈其它颜色。霉菌造成的变色常呈絮状或斑点状。在温暖和潮湿的气候下，或在通风不良的环境中，容易使沉积在木材表面的霉菌孢子繁殖而长霉。

木材霉变的真菌有木霉Tirhcodermasp、青霉Penieilliumspp、曲霉Aspergillusspp、毛霉Mucor等。

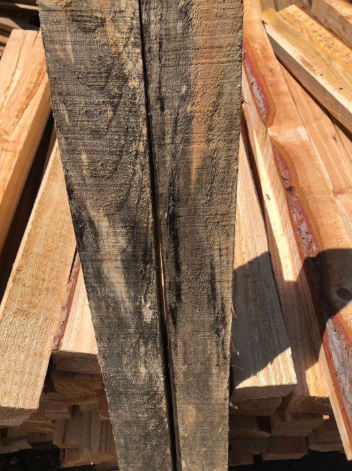

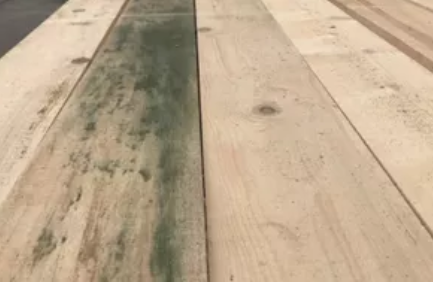

木霉属真菌中最主要的是绿色木霉，受这种真菌感染的木材表面呈绿色。青霉属和曲霉属真菌种类很多，最常见的如黑曲霉，木材感染这种霉菌后，表面呈黑色斑点，有时连成片。霉菌对环境和基物的适应性和忍耐力比兰变菌和腐朽菌要强，霉菌对化学药物的耐药性也很强，甚至与某些有毒性的化学药物接触时仍能生长，因此在某些防腐处理后的木材上仍能发现霉变。

由于木材霉变的结果只是使木材表面变色，且变色的范围较浅，因而可用刷子清除，也可用刨掉表面层的方法清除。霉变对木材本身质量的影响不大，因此，通常不认为是缺陷。

但是霉菌侵染木材后，可增加液体对木材的渗透性，从而可促进蓝变的生成。

三、木材的蓝变变色

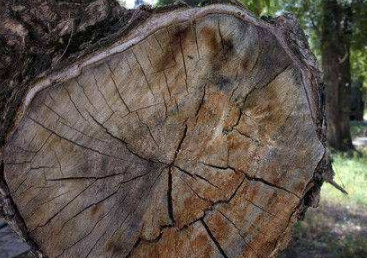

木材蓝变通常指木材出现的所有边材变色，蓝变是木材边材变色的一种总称。除变为蓝色外，还包括其他颜色的变化，如黑色、粉色、绿色等。

引起木材蓝变的真菌有球二抱属、长嚎壳属、色二抱属等，危害橡胶木最严重的是可可二球抱。
